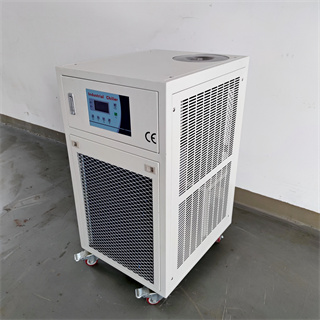

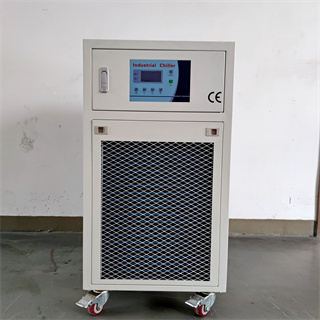

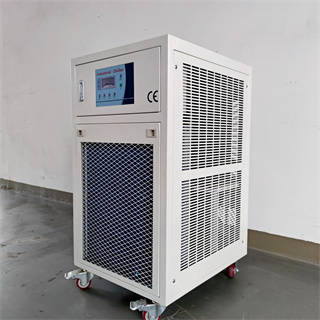

風冷式工業冷水機組
產品說明：
“深超冷”風冷式工業冷水機組集國內外同類產品之精華，采用先進的生產工藝制造，品質卓越，結構緊湊，外型美觀。制冷范圍由7900大卡/小時-134100大卡/小時（3HP-45HP），可廣泛應用于塑膠、電鍍、激光、電子、化工、制藥、食品加工等行業。
機組特點：
（1）采用國際名牌壓縮機及電控元件，配備高效翅片式冷凝器，高效率，低噪音，性能可靠，耗電少。
（2）機組無需冷卻塔及冷卻水泵，結構緊湊，安裝方便，易于清理維護。
（3）機組按冷量內置有水箱及循環水泵，安裝方便，維護簡單。
（4）獨特的循環回路設計，壓縮機可依負載變化自動交替運轉，均衡各壓縮機的運行時間，延長了機組的使用壽命。
（5）機組配置有缺逆相保護、電機過載保護、高低壓保護、低溫保護等各類安全保護裝置，系統更安全穩定。
（6）高智能PLC微電腦控制，無需人工監控，可實現遠程控制或集中管理。
（7）機組箱體鈑金采用數控設備精密加工而成，外型美觀。
| 風冷式冷水機組性能參數表 |
| 型號 | CH-03A | CH-05A | CH-08A | CH-10A | CH-15A | CH-20A | CH-25A | CH-30A | CH-40A | CH-50A |
| 使用電源 | 3Φ-50Hz-380V |
| 制冷量 | KW | 7.9 | 12.9 | 20.1 | 27.2 | 39.6 | 54.5 | 63 | 79.2 | 109 | 136 |
| Kcal/h | 7200 | 11700 | 18720 | 23400 | 35100 | 46800 | 58500 | 70200 | 93600 | 117000 |
| 消耗電力 | KW | 3.15 | 5.01 | 7.75 | 9.85 | 15.2 | 19.4 | 24.2 | 29 | 39.6 | 49.4 |
| 機組運行電流 | A | 6.1 | 9.5 | 14.7 | 18.7 | 28.9 | 36.9 | 46 | 55.1 | 75.2 | 93.8 |
| 冷凍水量 | m3/h | 1.5 | 2.4 | 3.9 | 4.8 | 7.2 | 9.6 | 12 | 14.4 | 19.2 | 24 |
| 壓縮機 | 型式 |
| 全密封渦旋/活塞式. |
| 輸入功率 | KW | 2.5 | 4.1 | 6.5 | 8.2 | 12.3 | 16.4 | 20.5 | 24.6 | 32.8 | 41 |
| 水泵 | 功率 | KW | 0.37 | 0.55 | 0.75 | 0.75 | 1.5 | 1.5 | 2.2 | 2.2 | 3.75 | 4 |
| 冷媒 | 型式 |
| R-22 |
| 控制方式 |
| 感溫式外部均壓膨脹閥 |
| 充填量 | Kg | 2 | 3 | 5 | 6 | 9 | 12 | 15 | 18 | 24 | 30 |
| 蒸發器 | 型式 |
| 盤管/殼管式 |
| 管徑 | inch | 1" | 1-1/2" | 2" | 2-1/2" | 3" |
| 冷凝器 | 型式 |
| 高效內螺紋銅管串套鋁片 |
| 風扇 | 型式 |
| 軸流式 |
| 風量 | m3/h | 3000 | 5000 | 8000 | 10000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 |
| 功率 | KW | 0.28 | 0.36 | 0.5 | 0.9 | 1.35 | 1.5 | 1.5 | 2.2 | 3 | 4.4 |
| 保護裝置 | 高底壓開關,防凍保護,可溶栓/安全閥,過載保護裝置,線圈過熱保護器,溫度自動保護開關等. |
| 外型尺寸 | 長 | mm | 1075 | 1125 | 1300 | 1300 | 1600 | 1900 | 1900 | 2200 | 2300 | 2500 |
| 寬 | mm | 640 | 640 | 750 | 780 | 900 | 990 | 990 | 1110 | 1110 | 1210 |
| 高 | mm | 1135 | 1400 | 1450 | 1530 | 1640 | 1660 | 1800 | 1810 | 2010 | 2210 |
| 機組重量 | Kg | 130 | 180 | 370 | 400 | 540 | 760 | 810 | 1000 | 1200 | 1350 |
| 注: | 1.以上規格參數能力的測定工況:冷凍水入口溫度17℃,出口溫度12℃,環境溫度為：空氣干球溫度35℃/濕球溫度24℃ |
| 2.以上規格內容會因產品改良而有所變動,恕不另行通知,有特殊要求,定貨前請?zhí)岢鲆笠?guī)范. |
